Distorsión

La última de las aberraciones monocromáticas que consideramos es la distorsión. Aparece debido a que, a veces, el aumento que produce un sistema óptico depende de la distancia respecto al eje óptico. Así, en ausencia de otras aberraciones, la imagen se ve bien enfocada pero deformada. En función de si el aumento del sistema crece o disminuye a medida que nos alejamos del eje óptico tenemos, respectivamente:

• distorsión de cojín, o distorsión positiva, en la cual el aumento crece a medida que nos alejamos del eje óptico. Las imágenes se distorsionan de manera que parecen “ estiradas” por los cuatro vértices del encuadre de la imagen;
• distorsión de barrilete o distorsión negativa, en la cual el aumento disminuye a medida que nos alejamos del eje óptico. Las imágenes se distorsionan de manera que parecen abombadas.

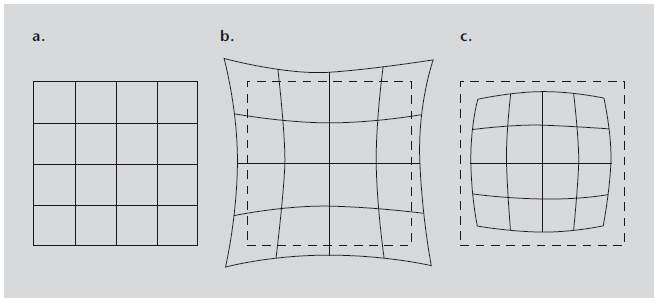

En la figura 51 podéis observar una imagen perfecta, sin aberraciones (figura 51a), una producida por un sistema con distorsión de cojín (figura 51b) y una producida por un sistema con distorsión de barrilete (figura 51c).

a. Imagen perfecta, sin aberraciones, de una retícula;
b. imagen de la misma retícula producida por un sistema con distorsión de cojín;
c. imagen de la retícula producida por un sistema con distorsión de barrilete.
